PAMA-VAC Montageanleitung
Allgemeine Bemerkungen
Bevor Sie mit der Montage der Saugleitung und der PAMA-VAC Zentralstaubsauger beginnen, machen Sie sich bitte mit dieser Anleitung vertraut. Sie wird Ihnen helfen die Fehler zu vermeiden, die die Funktion des gesamten Systems beeinträchtigen könnten.
Die Montage des PAMA-VAC Zentralstaubsaugersystems ist eine Tätigkeit, die keine speziellen Werkzeuge oder Geschicklichkeiten erfordert. Diese ist einfach, wenn der Benutzer sie akkurat durchführt und die Anleitung genau befolgt.
Bevor Sie mit der Ausführung von Furchen und Bohrungen in der Wand und der Decke beginnen, überprüfen Sie bitte, ob die gewählte Stelle geeignet ist, und ob darunter keine Leitungskabel oder Rohre versteckt sind.
PAMA-VAC Hotline - Mob. 0176 41995201 hilf Ihnen anhand der Hausgrundrisse bei der Planung.

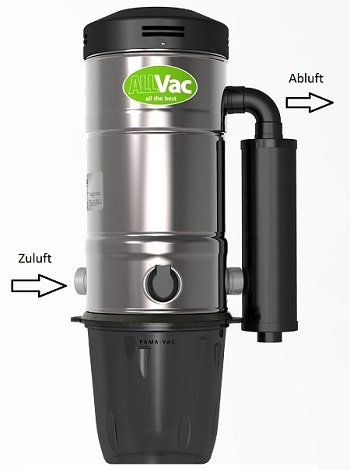

Bild 1

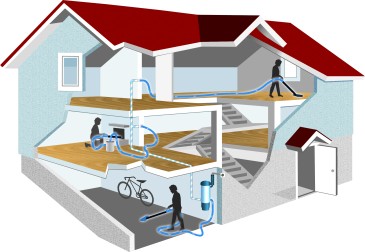

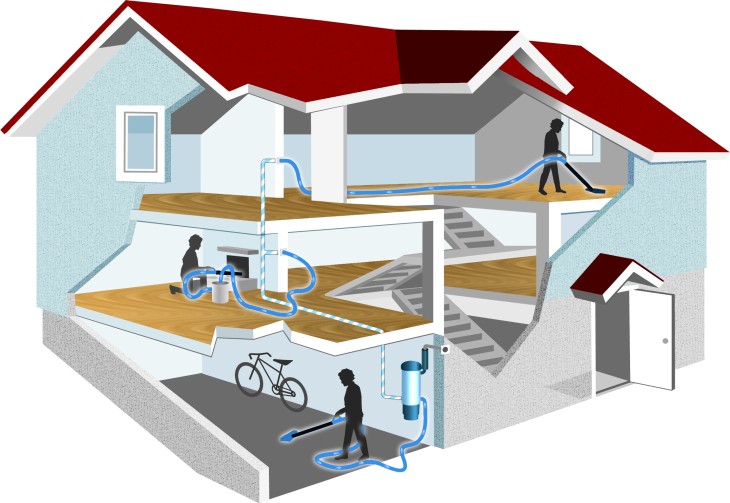

Die Planung
Die Planung ist die Grundlage für die Funktionstüchtigkeit der PAMA-VAC Zentralstaubsaugeranlage. Bei der Montage ist darauf zu achten, dass der kürzeste Weg zum PAMA-VAC Zentralstaubsauger gewählt wird, und bei der Rohrinstallation die Abzweigungen immer in Richtung der Luftströmung eingebaut werden.
Bild 2
Aufstellung des Zentralstaubsaugers
PAMA-VAC Zentralstaubsauger kann z.B. im Keller, im Heizraum, in der Garage, in der Werkstatt, im Hauswirtschaftsraum oder im Abstellraum aufgestellt werden. Es ist wichtig, dass dieser Ort trocken und ausreichend weit von den Wohnräumen entfernt ist, so dass das Geräusch des elektrischen Motors nicht hörbar ist.
Bild 3
Das Gerät soll so montiert werden, dass man den Schmutzbehälter leicht entleeren kann. Die Zentraleinheit darf nicht eingeschlossen werden (z.B. im Wandschrank)!
Der Schalldämpfer reduziert den Lärm; optional kann ein Abluftrohr mit größerem Durchmesser installiert werden.
Montage der Saugdosen
Ein richtig angebrachtes PAMA-VAC Zentralstaubsauger bietet Ihnen die gleiche Reinigungsleistung an jeder Saugdose. Es muss gewährleistet sein, mit dem Saugschlauch alle Schlupfwinkel des Hauses zu erreichen, auch Vorhänge und Sanitärräume. Ideal für das Position der Saugdosen sind zentrale Stellen, sowie Korridore oder Treppenhäuser. Die Installation der Saugdosen hinter Möbeln oder Türen soll vermieden werden. Bitte beachten Sie dabei die Länge des Saugschlauchs: Standardsaugschlauch 9 m. Optional sind auch andere Schlauchlängen erhältlich: 7.0m, 8,0m, 9,0m, 10,0m, 11,0m, 12,0m, 15,0m.
Planung der Rohrinstallation

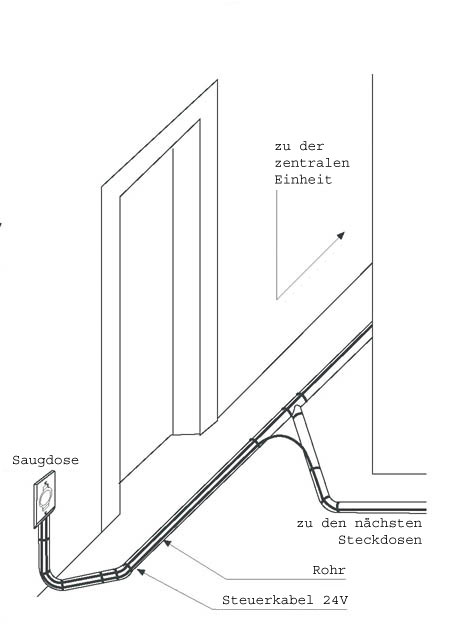

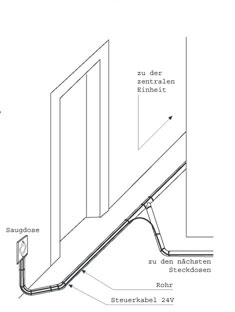

Bei einer Rohrleitungmontage in Wänden und Böden werden Wandschlitze oder Bodenschlitze von 60 x 60 mm benötigt (Bild 3).
Bild 4
Bild 5

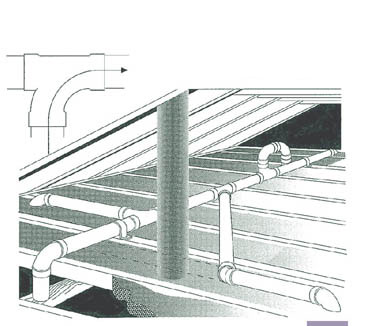

Für PAMA-VAC die Steckdosen wird ein Wandschlitz von 80 x 80 mm benötigt (Bild 3). Die Einbautiefe beträgt mindestens 65 mm. Bei einer Rohrleitungmontage unter Decken und in Dachräumen werden PAMA-VAC Rohrhalter und Bogenhalter benötigt (Bild 4 und Bild 5).
- Saugsteckdose
- Zur zentralen Einheit
- Zu den nächsten Saugsteckdosen
- PCV Rohr
- Steuerleitung 24 V

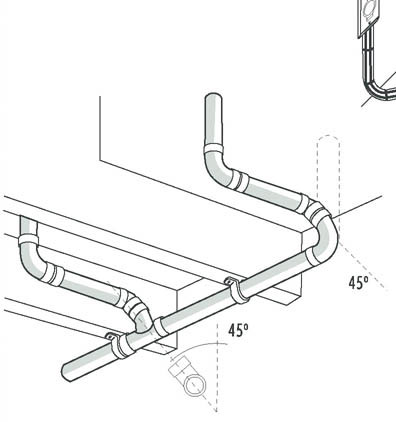

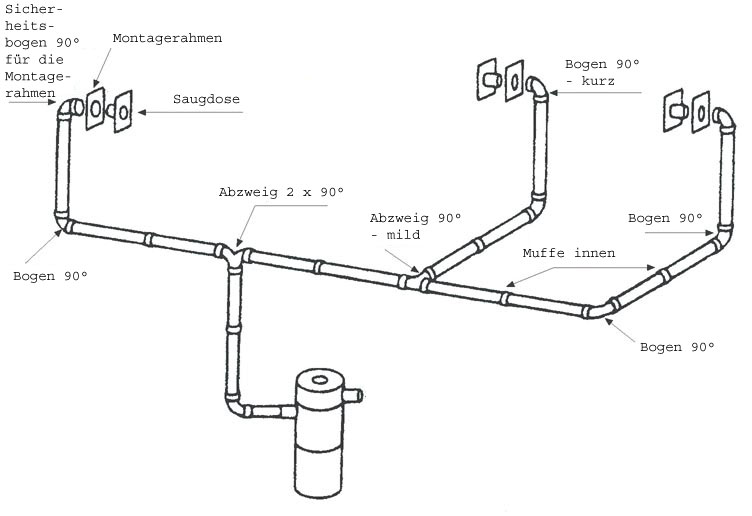

Zur Anfertigung von Abzweigen werden benutzt: PAMA-VAC Abzweige und Doppelabzweige 45° und 90° (Bild 6, 11).
Bild 6
Bild 7
- Bögen 90° (Sicherheitsbögen)
- Montagerahmen
- Saugdosen
- Bögen 90° groß(weit)
- Doppelabzweige 90°
- Abzweige 90°
- Abluftklappe
- Verbindungsmuffen
- Abzweige 45°
- Bögen 45°
- Abluftklappe
Bei Richtungsänderung des Rohrverlaufs sollten grundsätzlich 90° Bögen und 45° Bögen, 90° Abzweige und 45° Abzweige verwendet werden.
Die 90° Sicherheitsbögen (Bild 7), werden ausschließlich für den Montagerahmen benutzt. Setzen Sie den Montagerahmen rohwandbündig und arbeiten Sie von vorne und hinten mit Montageschaum oder Gips.
Achtung!
Für Saugdosen verwenden Sie NUR kurze Schrauben.

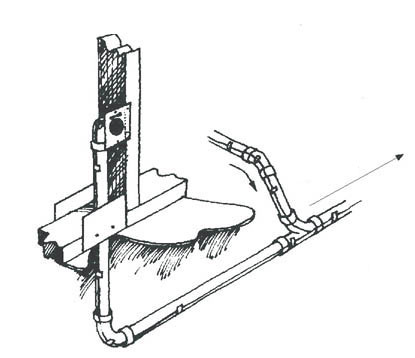

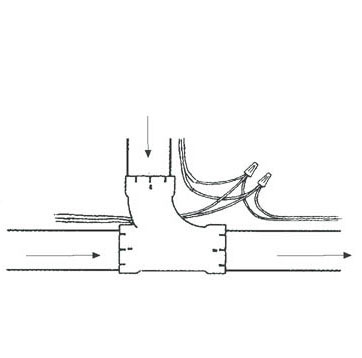

Um eine Ansammlung von Staub in den Abzweigungen zu vermeiden, muss der Anschluss zur Rohrleitung waagerecht und in Luftströmungsrichtung verlaufen oder durch einen Siphon realisiert werden (Bild 8, 9).
Bild 8
Bild 9
Luftströhmungsrichtung

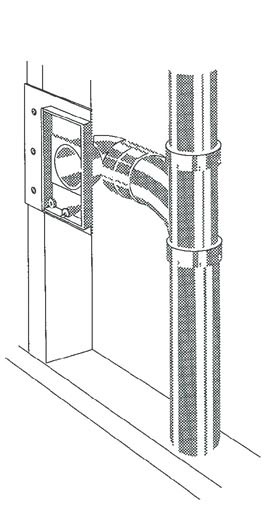

Arbeiten Sie grundsätzlich vom oberen Stockwerk nach unten in Richtung der Luftströmung (Blid 10 und Bild 11).
Bild 10
Bild 11
PVC Rohre zuschneiden und kleben

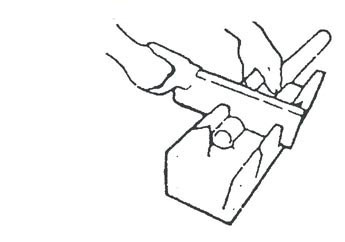

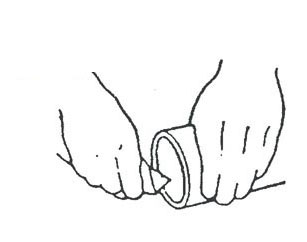

- Gerade Rohre sollen immer im rechten Winkel geschnitten werden (Bild 12) und der Grat, der in der Innenseite des Rohres entstehen könnte, muss entfernt werden (Bild 13)
- Beim Zuschneiden der Rohre muss beachtet werden, dass das Rohr bis 1.5 cm in die PVC Form eingesetzt wird. Nach jedem Zuschneiden, sollte das Rohr trocken angepasst und die Rohrlage geprüft werden.
- Der Klebstoff
- Der Klebstoff enthält Lösungsmittel! Der Raum, in dem gearbeitet wird, muss gut gelüftet werden!
Bild 12
Bild 13

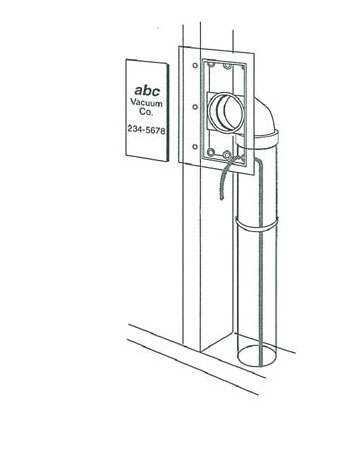

Der Montagerahmen

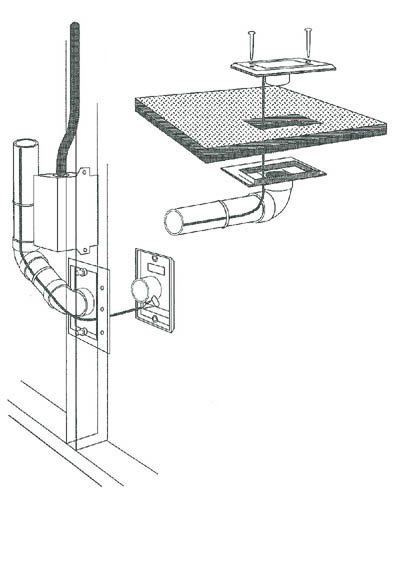

Der Montagerahmen wird erst nach der Installation der Rohre durchgeführt. Er wird bündig zur Wand platziert, an einen Pfosten befestigt. Die Steuerleitung wird durch die Öffnung gezogen und der Montagerahmen mit einem Deckel geschlossen. Nach dem Verputzen der Wand wird der Deckel wieder entfernt und die Saugsteckdose installiert.
Steuerleitung
Der PAMA-VAC Zentralstaubsauger wird automatisch gestartet, wenn der Standard-Saugschlauch in eine Saugsteckdose gesteckt wird. Beim Luxus-Saugschlauch befindet sich der Ein-/Ausschalter direkt am Griff des Schlauchs. PAMA-VAC Zentralstaubsauger kann auch manuell direkt an der PAMA-VAC Zentraleinheit ein- und ausgeschaltet werden. In der Steuerinstallation werden 2-aderige Leitungskabel benutzt, die einen 0,5 - 1,5mm Querschnitt haben. Zum Beispiel SNYP dia. 0.50 mm2.
Das Steuerkabel kann man auf zwei Arten durchführen:

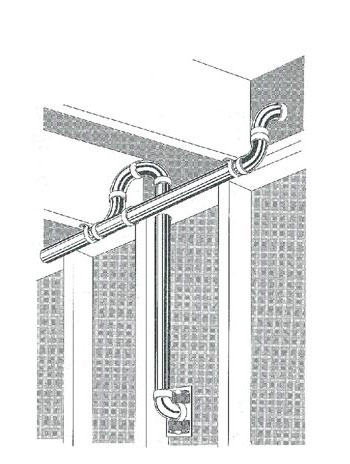

- von jeder Saugdose zur PAMA-VAC Zentralstaubsaugeranlage mit einzelnen Leitungskabeln (Bild 14),

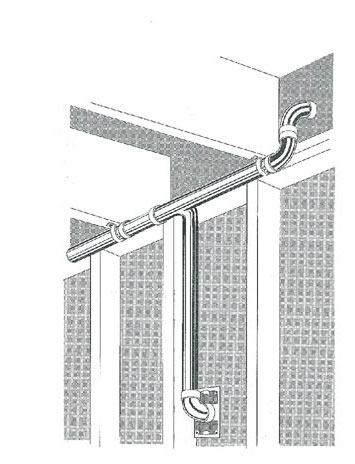

- von einer Saugdose zu einer anderen durch eine Parallellverbindung (Bild 15).
Im Falle von stark gegabelten Installationen, verbindet man die Steuerleitungskabel von einzelnen Abzweigungen direkt an der PAMA-VAC Zentralstaubsauger.

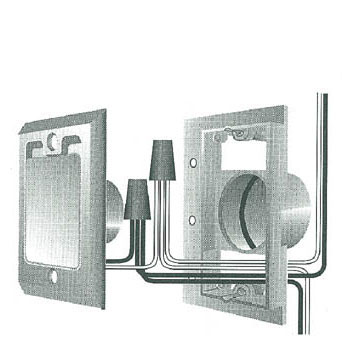

An der Saugdosenverbindungsstelle soll ca. 20 cm Kabel frei gelassen werden - dadurch wird eine freie Installation der Leitungskabel zu den Saugdosenkontakten gewährleistet (Bild 16).
Bild 14
Bild 15

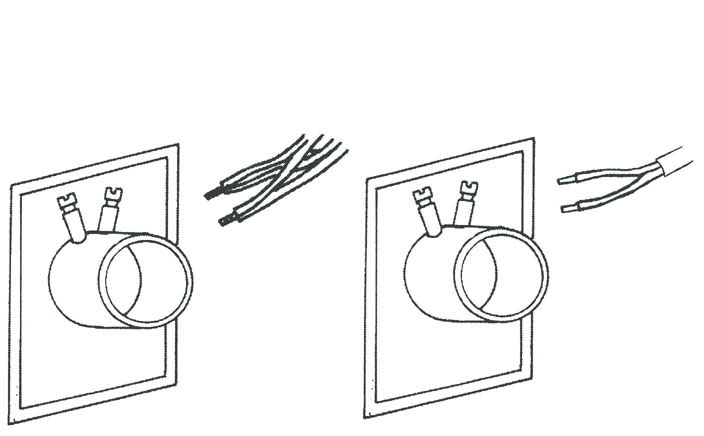

Die Saugdosenmontage beginnt mit dem Anschließen der Steuerleitung. Zu diesem Zweck sollte man:
- ca. 1 cm des Steuerleitungskabels isolieren
- die Schrauben der Saugsteckdosen nicht ganz aufdrehen, da Gefahr besteht, dass die Federn heraus springen könnten (Bild 17)
- die Saugsteckdose in den Montagerahmen (ohne Klebstoff) eindrücken
Bild 16
Bild 17
